詳細說明：
┃ 產品概述 PRODUCT OVERVIEW
T9100系列導波雷達料位計是一種基于雷達原理的接觸式測量儀器。在測量時，雙纜型導波雷達物位計會通過發送信號，利用微波信號和智能算法對目標物體進行測量，從而實現對物位或液位的準確測量。纜繩式導波雷達液位計廣泛應用于以下場合：
1、石油化工行業的儲罐、反應釜、隔膜罐等物料的物位、液位測量。
2、食品、制藥、生物等行業的物料液位、物位的測量。
3、水泥、建筑材料等行業的高塔物料、礦泉水、原料罐物位測量。
4、化學、冶金、電力等行業的電解槽、礦泉水、原料罐物位測量。
┃ 產品優勢 PRODUCT ADVANTAGE
1、技術成熟，已經廣泛應用于多個領域，并獲得了客戶的信任和好評。
2、高度自適應性，纜繩式導波雷達液位計能夠自動適應環境的變化，不需要頻繁地調整參數。
3、反射能量小、信號穿透性好，可以無障礙地探測到深層物料。
4、數據傳輸速度快，能夠?qū)崿F(xiàn)高速的數據傳輸和響應，大限度地提高工作效率。
┃ 產品特性 PRODUCT CHARACTERISTICS
▲液位計可提供M1-10m、M3-30m、M6-60m、MB-90m等五種規格的量程，適用于不同的液位測量需求和行業應用。
▲具有豐富的物理接口，包括4～20mA（可選2路）、HART、AUTBUS、Fieldbus Foundation、ProfibusPA、NB-IoT等多種規格，滿足客戶不同場景的使用需求。
▲導波式雷達料位計支持低介電常數介質（小于1.5）的BBF罐底反射測量，可適用于不同介質、環境下的液位測量需求。
▲供電方式：導波雷達采用24VDC供電，具有穩定可靠、功耗低等優點，并支持反接保護和過載保護等多種保護機制，保障使用安全性。
▲測量設備支持遠程維護、OTA功能，可遠程訪問、數據采集管理，纜繩式導波雷達液位計還可以實現遠程升級等操作，提高了用戶體驗和售后維護效率。

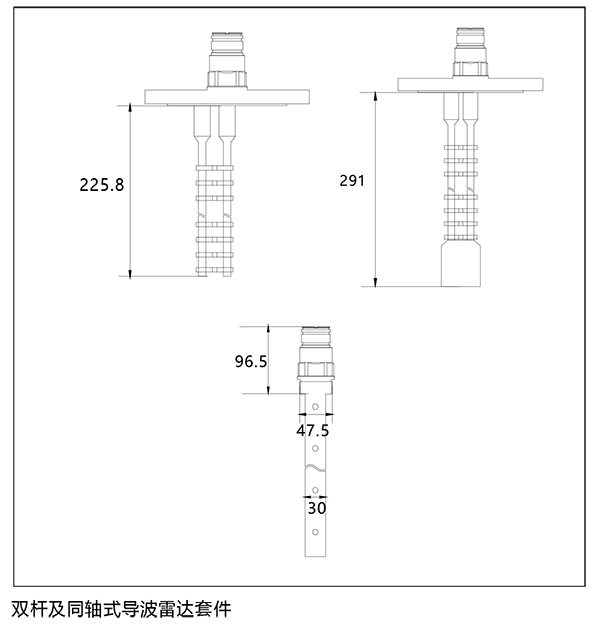

┃產品尺寸 PRODUCT SIZE
┃產品參數 PRODUCT PARAMETERS
|
技術指標 |
參數 |
|
發射信號 |
800ps @ 3V脈沖 |
|
更新率 |
10Hz,可選100Hz |
|
最小功耗 |
80mW |
|
測距范圍 |
90m |
|
料位速度 |
0～10m/s |
|
測量精度 |
1mm |
|
工作電壓 |
12～32V DC |
|
工作溫度 |
-40～75℃ |
┃產品選型 PRODUCT SELECTION
|
代碼 |
產品描述 |
|
T9100 |
導波雷達物位計 |
|
代碼 |
量程 |
|
M1 |
0-10m |
M3 |
0-30m |
|
M9 |
0-90m |
MC |
定制 |
|
代碼 |
連接形式 |
|
Q1 |
G¾(DIN 3852-E) |
Q2 |
¾NPT(ASME B1.20.1) |
|
Q3 |
G1½(DIN 3852-A) |
Q4 |
1½NPT |
|
Q5 |
G2° |
Q9 |
定制 |
|
Q7 |
G3½@3° |
|
|
|
C1 |
Clamp ¾" |
|
|
|
C3 |
Clamp1 ½" |
|
|
|
C5 |
Clamp2" |
|
|
|
L1 |
DN25 PN16 |
L2 |
DN32 PN16 |
|
L3 |
DN50 PN16 |
L4 |
DN65 PN16 |
|
L5 |
DN80 PN16 |
L6 |
DN100 PN16 |
|
L7 |
DN125 PN16 |
L8 |
DN150 PN16 |
|
L9 |
特殊定制 |
|
|
|
代碼 |
金屬材質 |
|
J1 |
304 |
J2 |
316 |
|
J3 |
316L |
J9 |
特殊定制 |
|
代碼 |
密封圈材質 |
|
M1 |
氟橡膠 |
M2 |
EPDM |
|
M3 |
Kalrez 4079 |
M4 |
Aegis Pf128 |
|
M5 |
硼硅酸鹽 |
M9 |
特殊定制 |
|
代碼 |
耐溫耐壓 |
|
W1 |
80°C@2Bar |
W2 |
130°C@20Bar |
|
W3 |
230°C@20Bar |
W5 |
450°C@40Bar |
|
|
|
W9 |
特殊定制 |
|
代碼 |
電源及輸出 |
|
C1 |
兩線制，Hart |
C4 |
Fieldbus Foundation |
|
C2 |
四線制，RS485 |
C5 |
Profibus PA |
|
C3 |
兩線制，NB-IOT |
CA |
定制 |
|
代碼 |
測量桿類型 |
|
G1 |
單桿 |
G2 |
雙桿 |
|
G3 |
同軸 |
G4 |
特殊定制 |
|
代碼 |
藍牙輸出 |
|
B1 |
帶藍牙輸出 |
|
B2 |
不帶藍牙輸出 |
|
代碼 |
蒸汽補償 |
|
Z1 |
帶蒸汽補償 |
|
Z2 |
不帶蒸汽補償 |
