名稱：衛生卡盤高溫型雷達物位計 T9200E
瀏覽次數： 次
天貓購買
阿里巴巴采購
13322861513
詳細說明：
┃ 產品概述 PRODUCT OERVIEW
T9200E系列衛生卡盤高溫型雷達物位計是一種新型的液位檢測儀器，其工作原理是雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。非接觸式雷達液位計適用于高溫高壓等惡劣環境下的液位測量。該產品具有高精度、高可靠性、安裝簡便等特點，反應釜雷達液位計能夠廣泛應用于石油、化工、電力、食品、醫藥等行業。
┃ 產品優勢 PRODUCT ADVANTAGE
高溫測量范圍：衛生卡盤高溫型雷達物位計可適應高溫環境下的液位測量。
高精度測量：采用多晶體管、數字信號處理等高精度技術，測量精度可達到±1mm；
高可靠性：采用先進的微波技術，具有良好的抗干擾能力和穩定性；
安裝簡便：非接觸式雷達液位計無需接觸被測物體，可實現無損測量，安裝方便，易于維護。
┃ 產品特性 PRODUCT CHARACTERISTICS
1、量程：M1-10m，M3-30m，M6-60m，MB-120m；
2、豐富的物理接口： 4~20mA(可選兩線制或四線制)、 HART、AUTBUS、Fieldbus Foundation、ProfibusPA、NB-IoT等；
3、支持藍牙調試功能；
4、衛生卡盤高溫型雷達物位計支持背光顯示；
5、支持低介電常數(小于1.5)介質BBF罐底反射測量；
6、可在食品、藥業等需要衛生型連接的工況使用。

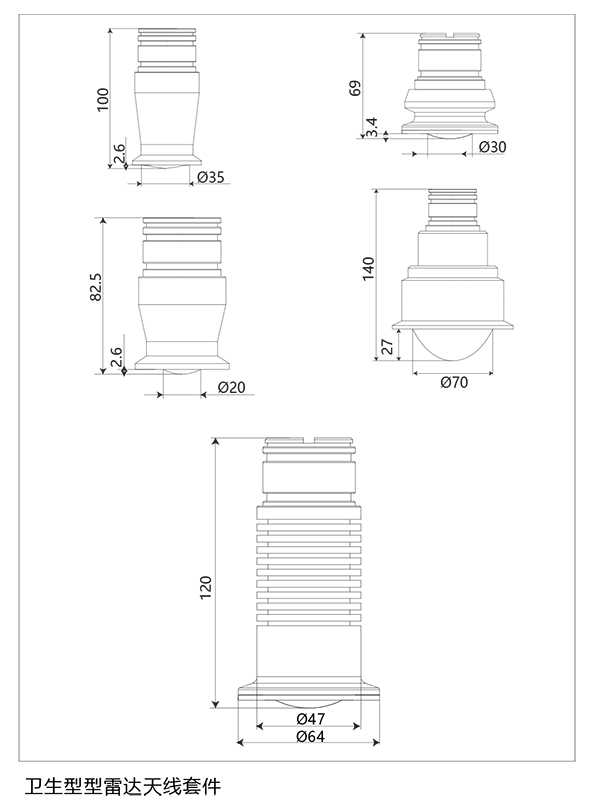

┃產品尺寸 PRODUCT SIZE
┃產品參數 PRODUCT PARAMETERS
|
技術指標 |
參數 |
|
發射頻率 |
78G/120GHz |
|
更新率 |
10Hz,可選100Hz |
|
功耗 |
80mW |
|
測距范圍 |
0~120m |
|
測量精度 |
±1mm |
|
工作電壓 |
24～32V DC |
|
工作溫度 |
-40～75℃ |
┃產品選型 PRODUCT SELECTION
|
代碼 |
產品描述 |
|
T9200E |
雷達液位計 |
|
代碼 |
發射頻率 |
|
P8 |
76～81GHz |
|
|
|
PB |
120～126GHz |
PC |
特殊定制 |
|
代碼 |
量程 |
|
M1 |
0-10m |
|
|
|
M3 |
0-30m |
M6 |
0-60m |
|
MB |
0-120m |
MC |
定制 |
|
代碼 |
連接形式 |
|
Q1 |
G¾(DIN 3852-E)@14° |
Q2 |
¾NPT(ASME B1.20.1)@14° |
|
Q3 |
G1½(DIN 3852-A)@7° |
Q4 |
1½NPT@7° |
|
Q5 |
G2@5° |
|
|
|
Q7 |
G3½@3° |
|
|
|
C1 |
A型吊裝支架@3° |
|
|
|
C3 |
B型吊裝支架@3° |
|
|
|
代碼 |
金屬材質 |
|
J1 |
304 |
J2 |
316 |
|
J3 |
316L |
J9 |
特殊定制 |
|
代碼 |
密封圈材質 |
|
M1 |
聚四氟乙烯(PTFE) |
M2 |
EPDM |
|
M3 |
Kalrez 4079 |
M4 |
Aegis Pf128 |
|
M5 |
聚醚醚酮（PEEK) |
M9 |
特殊定制 |
|
代碼 |
耐溫耐壓 |
|
W1 |
80°C@2Bar |
W2 |
130°C@20Bar |
|
W3 |
230°C@20Bar |
W9 |
特殊定制 |
|
代碼 |
電源及輸出 |
|
C1 |
兩線制，Hart |
|
C2 |
四線制，RS485 |
|
C3 |
兩線制，NB-IOT |
|
C4 |
Fieldbus Foundation |
|
C5 |
Profibus PA |
|
CA |
定制 |
|
代碼 |
藍牙輸出 |
|
B1 |
帶藍牙輸出 |
|
B2 |
不帶藍牙輸出 |
