兩種不同雷達液位計測量原理的科普介紹
來源： 弗林頓作者： 佚名點擊數： 次時間：2024-09-29

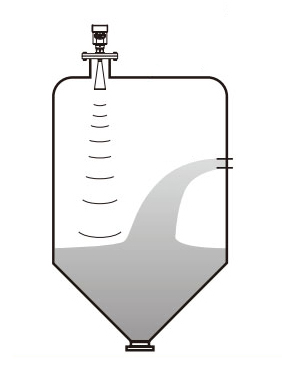

雷達液位計是一種非接觸式的儀器，利用微波技術進行液位測量。隨著石油化工行業的不斷發展，雷達液位計的使用范圍不斷擴展。這種儀器通過超高頻電磁波從天線發射至被測容器的液面，主要有兩種工作模式，對應不同的雷達液位計測量原理。
一種是微波脈沖雷達方式。這種方式采用“俯視式”的時延測量系統，固定頻率的微波脈沖在液面反射后被雷達系統接收。天線接收到反射的脈沖信號，并將其傳輸給電子線路。微處理器對該信號進行分析，從而識別出在物料表面產生的回波，并計算出液位。該過程將液位與時間成正比關系轉換為電信號。
第二種是調頻連續波雷達方式。在這種方式中，雷達液位計測量原理是微波源為X波段的壓控振蕩器。發射的微波為頻率線性調制的連續波。當回波被天線接收時，發射的頻率已發生變化。發射波與回波的頻率差與天線到液面的距離成正比，通過這一原理計算出液位高度。隨后，差頻信號經過信號放大器和數字信號處理器處理，再經A/D轉換和傅立葉變換，得到差頻信號的頻譜特性，并由微處理器計算，轉化為與液面成比例的電信號。
通過了解這兩種雷達液位計測量原理，可以更好地掌握雷達液位計的應用及其優勢。
